A solução sem fio 802.11ax Wi-Fi permite desempenho sem fio gigabit, fornece streaming de vídeo suave, melhor experiência de jogo, poucas conexões perdidas e velocidades de até 2,4 Gbps. Além disso, o Bluetooth 5 fornece alcance 4X sobre BT 4.2 e com transmissão mais rápida.
As placas-mãe GIGABYTE B650 estão prontas para trabalhar com dispositivos PCIe 4.0 que devem ter o dobro de largura de banda do que os atuais dispositivos PCIe 3.0. Para atingir alta velocidade e manter boa integridade de sinal, a GIGABYTE R&D usa o PCB de baixa impedância para fornecer o máximo desempenho.
Marca:
Gigabyte
Modelo:

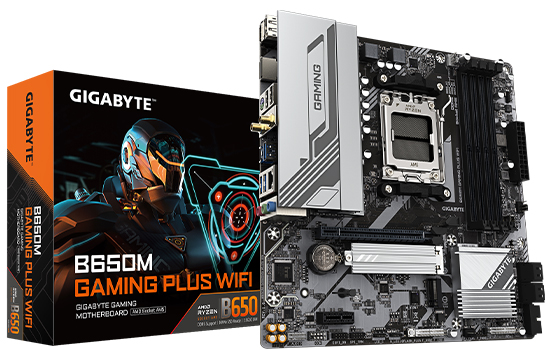

B650M GAMING PLUS WF
CPU:
AMD Socket AM5, suporte para:
Processadores AMD Ryzen™ série 7000 / Ryzen™ 8000 / Ryzen™ série 9000
(Acesse o site da GIGABYTE para obter a lista mais recente de CPUs suportadas.)
Chipset:
AMD B650
Memória:
Suporte para módulos de memória DDR5 8000(OC)/ 7800(OC)/ 7600(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5600(OC)/ 5200/ 4800 MT/s
4 soquetes DDR5 DIMM com suporte para até 256 GB (capacidade de DIMM único de 64 GB) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM sem buffer 1Rx8/2Rx8/1Rx16 não ECC
Suporte para módulos de memória AMD EXtended Profiles for Overclocking (AMD EXPO™) e Extreme
Memory Profile (XMP)
(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM, consulte ("Lista de suporte de memória" no site da GIGABYTE para mais informações.)
Gráficos integrados:
Processador gráfico integrado com suporte a gráficos AMD Radeon™
- 2 x DisplayPorts, suportando uma resolução máxima de 3840x2160@144 Hz
* Suporte para DisplayPort versão 1.4.
- 1 porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz
* Suporte para a versão HDMI 2.1 e HDCP 2.3.
** Suporte para portas nativas compatíveis com HDMI 2.1 TMDS.
Suporte para até três monitores ao mesmo tempo
(as especificações gráficas podem variar dependendo do suporte da CPU.)
Áudio:
Realtek® Audio CODEC
Áudio de alta definição
2/4/5.1/7.1 canais
* Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio. Para configurar áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.
LAN:
Chip LAN Realtek® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)
Módulo de comunicação sem fio:
Realtek® Wi-Fi 6E RTL8852CE (PCB rev. 1.0)
- WIFI a, b, g, n, ac, ax, com suporte para bandas de frequência portadora de 2,4/5/6 GHz
- BLUETOOTH 5.3
- Suporte para 11ax 160 MHz sem fio
Realtek® Wi-Fi 6 RTL 8851BE (PCB rev. 1.1)
- WIFI a, b, g, n, ac, ax, com suporte para bandas de frequência portadora de 2,4/5 GHz
- BLUETOOTH 5.3
- Suporte para 11ax 80 MHz sem fio
(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)
Slots de expansão:
1 slot PCI Express x16 (PCIEX16), integrado na CPU:
Processadores AMD Ryzen™ série 7000/ Processadores Ryzen™ série 9000 suportam modo PCIe 4.0 x16 Processadores
AMD Ryzen™ série 8000-Phoenix 1 suportam modo PCIe 4.0 x8
Processadores AMD Ryzen™ série 8000-Phoenix 2 suportam modo PCIe 4.0 x4
* O slot PCIEX16 suporta apenas uma placa gráfica ou um SSD NVMe.
Chipset:
- 1 slot PCI Express x1, com suporte a PCIe 3.0 e rodando a x1 (PCIEX1)
Interface de armazenamento:
1 x conector M.2 (M2A_CPU), integrado na CPU, suportando Socket 3, chave M, tipo 2580 SSDs:
Processadores AMD Ryzen™ série 7000/Processadores Ryzen™ série 9000 suportam SSDs PCIe 4.0 x4/x2
Processadores AMD Ryzen™ série 8000-Phoenix 1 suportam SSDs PCIe 4.0 x4/x2
Processadores AMD Ryzen™ série 8000-Phoenix 2 suportam SSDs PCIe 4.0 x4/x2
1 x conector M.2 (M2C_SB), integrado no Chipset, suportando Socket 3, chave M, tipo 22110/2280 SSDs PCIe 4.0 x4/x2
4 x conectores SATA 6Gb/s
Suporte a RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento SSD NVMe
RAID 0, RAID 1 e RAID 10 suporte para dispositivos de armazenamento SATA
USB:
CPU:
- 1 porta USB Tipo C® no painel traseiro, com suporte a USB 3.2 Gen 1
- 1 porta USB 3.2 Gen 1 no painel traseiro
- 1 porta USB 2.0/1.1 no painel traseiro
Chipset:
- 2 portas USB 3.2 Gen 1 no painel traseiro
- 1 porta USB Tipo C® com suporte a USB 3.2 Gen 1, disponível por meio do conector USB interno
- 2 portas USB 3.2 Gen 1 disponíveis por meio do conector USB interno
- 5 portas USB 2.0/1.1 (1 porta no painel traseiro, 4 portas disponíveis por meio dos conectores USB internos)
Conectores internos de E/S:
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX de 12 V de 8 pinos
1 xconector de ventoinha da CPU
2 x conectores de ventoinha do sistema
2 x conectores de faixa de LED endereçáveis
1 x conector de faixa de LED RGB
2 x conectores de soquete M.2 3
4 x conectores SATA 6 Gb/s
1 x conector do painel frontal
1 x conector de áudio do painel frontal
1 x conector USB Type-C®, com suporte a USB 3.2 Gen 1
1 x conector USB 3.2 Gen 1
2 x conectores USB 2.0/1.1
1 x conector Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x botão Q-Flash Plus
1 x jumper de reinicialização
1 x jumper Clear CMOS
Conectores do painel traseiro:
1 porta PS/2 para teclado/mouse
1 porta USB Type-C®, com suporte para USB 3.2 Gen 1
3 portas USB 3.2 Gen 1
2 portas USB 2.0/1.1
1 porta HDMI
2 DisplayPorts
2 conectores de antena SMA (2T2R) (1T1R)*
* Somente para Realtek® Wi-Fi 6 RTL8851BE
1 porta RJ-45
3 conectores de áudio
Controlador de E/S:
Chip controlador de E/S iTE®
Monitoramento:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Aviso de falha do ventilador
Controle de velocidade do ventilador
* A compatibilidade da função de controle de velocidade do ventilador dependerá do ventilador instalado.
BIOS:
1 x 256 Mbit flash
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características únicas:
Suporte para GIGABYTE Control Center (GCC)
* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
Suporte para Q-Flash
Suporte para Q-Flash Plus
Sistema operacional:
Suporte para Windows 11 de 64 bits
Suporte para Windows 10 de 64 bits
Fator de forma:
M-ATX 24,4 cm x 24,4 cm
